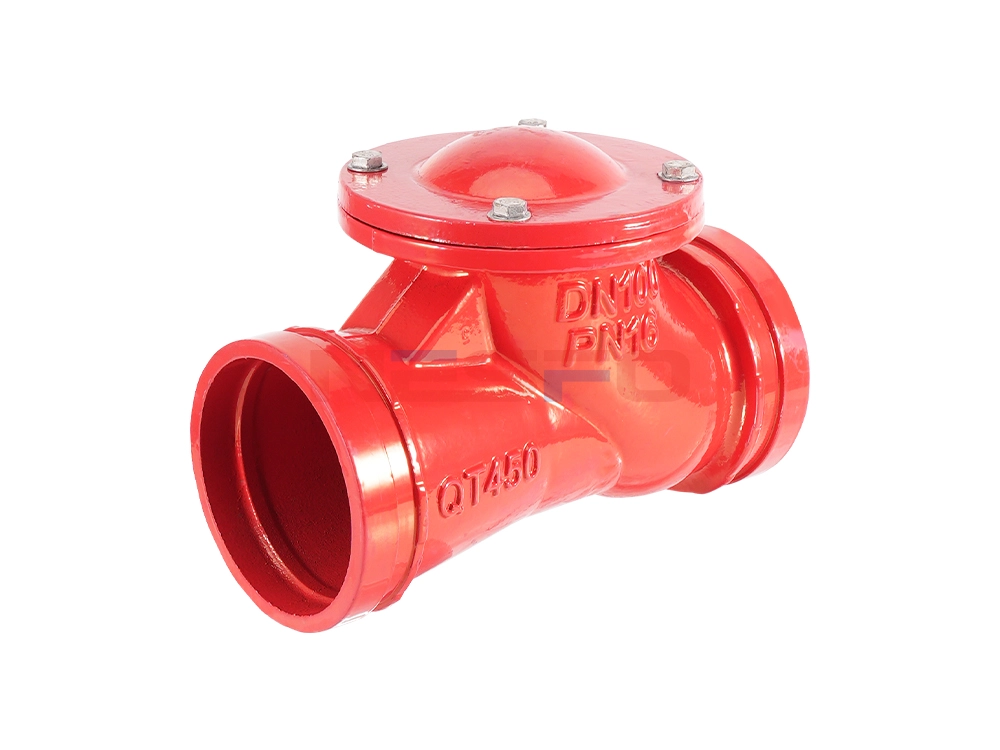

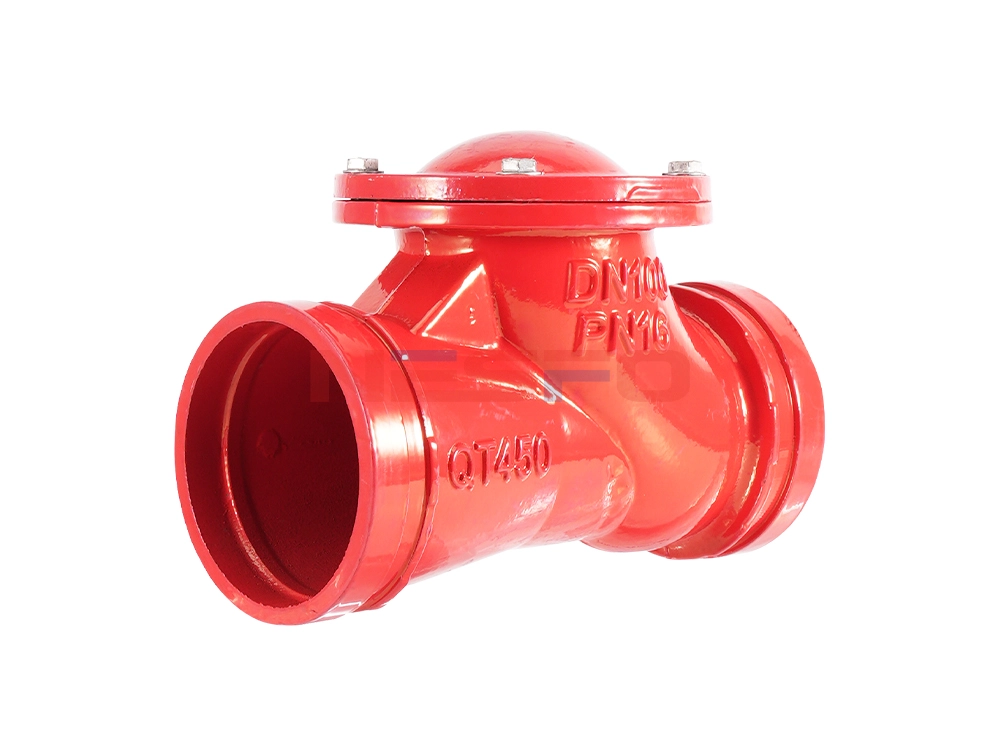

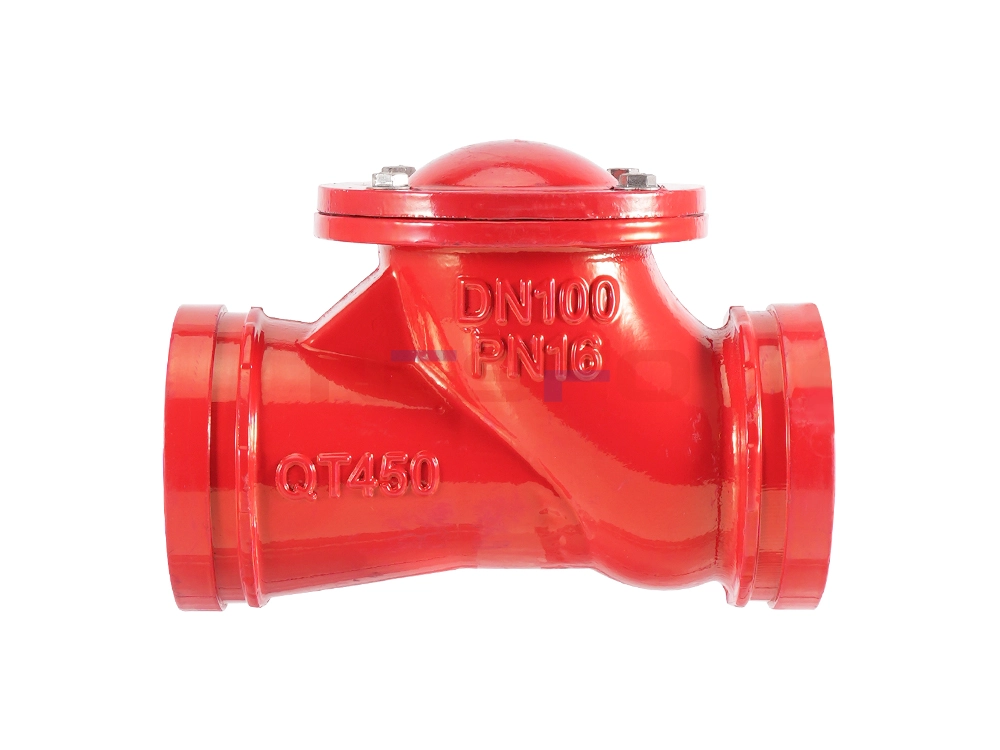

球墨铸铁沟槽球形止回阀 HQ81X-16Q

球型止回阀采用橡胶包覆滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%，最佳安装方式为垂直安装，可用于冷水、热水、工业及生活用水管网系统的水泵出口，防止介质倒流。

工作原理：

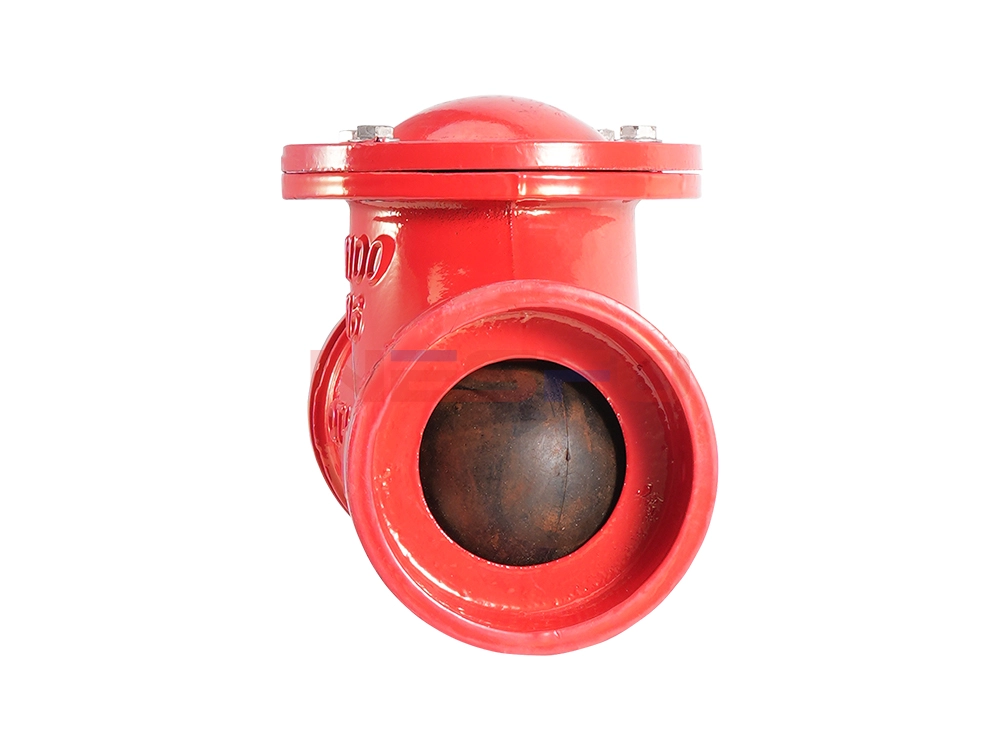

球型止回阀的阀瓣是包覆橡胶或工程塑料的球体，因此其密封可靠。球型止回阀公称通径的大小，有单球和多球之分，其密封原理是:当开泵时，介质正向流动产生的介质压力推动球体运动，沿导柱离开阀座密封面，止回阀便开启，介质通过，当停泵时，介质反向流动的压力推动球体沿导柱滚动到阀座密封面，关闭止回阀，靠工作介质的压力，使球体阀瓣和阀座密封面间产生一定的密封比压，保证止回阀的密封，达到阻止介质逆流的目的。

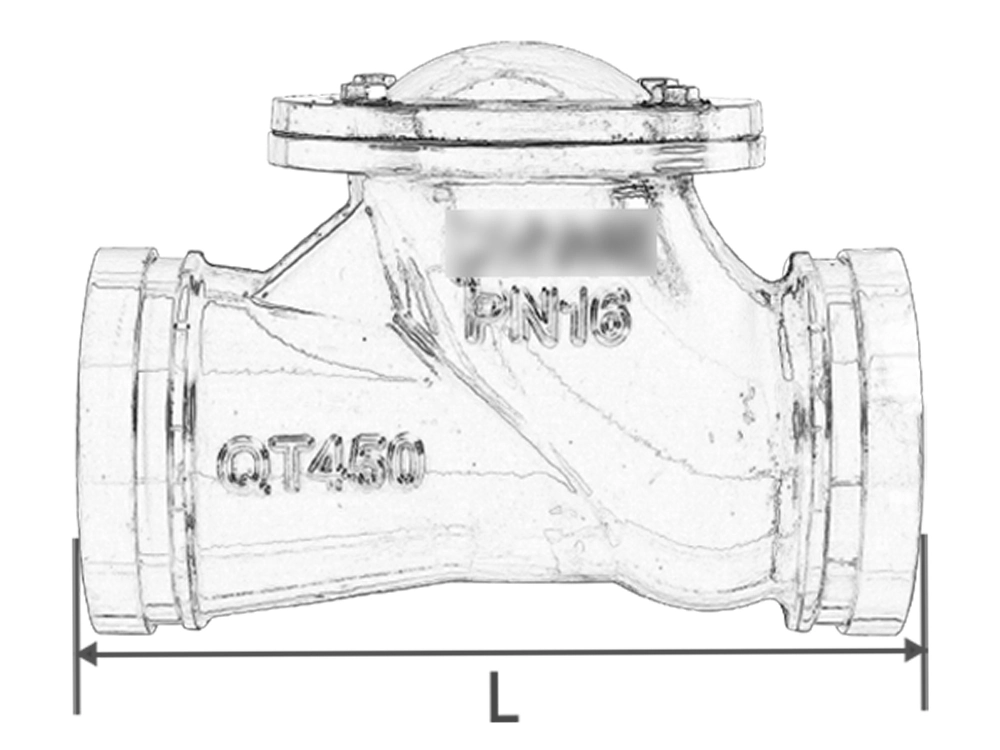

产品参数：
